تفاصيل المنتج:
شروط الدفع والشحن:
|

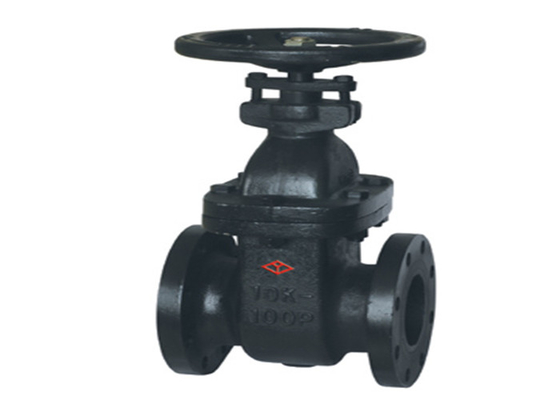

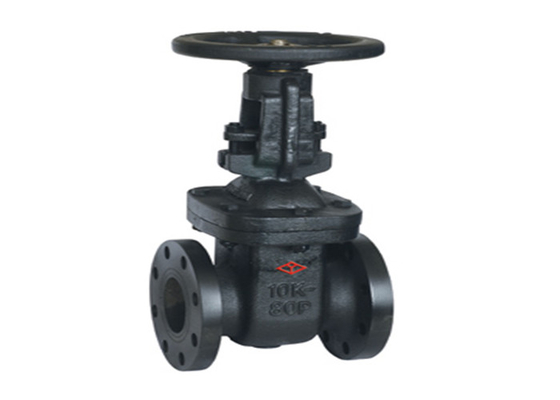

| اسم المنتج: | صمام بوابة ذو حواف | معيار التصميم: | كانساس ب 2350 |
|---|---|---|---|
| درجة حرارة الوسائط: | درجة حرارة متوسطة ودرجة حرارة طبيعية | المواد بونيه: | الحديد الزهر |
| مادة القرص: | الحديد الزهر + النحاس | المواد الجذعية: | ستانلس ستيل |
| وجها لوجه: | JIS B2031 / KS B 2306 | اللون: | طلب الزبون |
| وسائل الإعلام: | ماء | ||
| تسليط الضوء: | KS B 2350 صمام بوابة ذو حواف,صمام بوابة ذو حواف سوداء,صمام بوابة أسود DN300 |
||
جزء الفتح والإغلاق من صمام البوابة هو البوابة.اتجاه حركة البوابة عمودي على اتجاه السائل.يمكن فقط فتح صمام البوابة بالكامل وإغلاقه بالكامل ، ولا يمكن ضبطه وخنقه.يحتوي الكبش على سطحين مانع للتسرب.يشكل سطحي الختم لصمام RAM النمط الأكثر استخدامًا صمامات زاوية على شكل إسفين وشكل إسفين.
| بحجم | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| إل | 180 | 180 | 190 | 200 | 230 | 250 | 270 | 290 | 330 | 350 | 460 | 490 | 526 | 554 | 620 |
| د | ي 40 | 155 | 175 | 185 | 210 | 250 | 280 | 330 | 400 | 445 | 490 | 560 | 620 | 675 | 795 |
| ب | 20 | 20 | 22 | 22 | 24 | 24 | 26 | 26 | 30 | 32 | 34 | 36 | 38 | 40 | 44 |
| Zx фd | 4X ф19 | 4X ф19 | 4X ф19 | 8X ф19 | 8X ф19 | 8X ф23 | 8x ф23 | 12X ф23 | 12X ф25 | 16X ф25 | 16X ф25 | 16X ф27 | 20X ф27 | 20x ф27 | 24X ф33 |
| ح | 317 | 343 | 390 | 452 | 537 | 621 | 718 | 920 | 1113 | 1308 | 1195 | 1367 | 1498 | 1710 | 2129 |
| د 0 | 190 | 190 | 190 | 210 | 240 | 260 | 270 | 300 | 350 | 390 | 400 | 500 | 50 () | 500 | 500 |
1. قبل التثبيت ، تحقق من تجويف الصمام ، وسطح الختم وأجزاء أخرى ، ولا يُسمح بالالتصاق بأي أوساخ أو رمال ؛
2. يجب شد البراغي في جميع أجزاء التوصيل بالتساوي.
3. تحقق من أن أجزاء التعبئة مطلوبة ليتم ضغطها لضمان إحكام التغليف والفتح المرن للمضخة ؛
4. قبل تثبيت الصمام ، يجب على المستخدم التحقق من نموذج الصمام وحجم التوصيل والانتباه إلى اتجاه التدفق المتوسط لضمان التوافق مع متطلبات الصمام ؛
5. عند تركيب الصمام ، يجب على المستخدم حجز المساحة اللازمة لقيادة الصمام.
6. يجب أن يتم توصيل جهاز القيادة وفقًا لمخطط الدائرة ؛
7. يجب صيانة صمام البوابة بانتظام وعدم تصادمه وضغطه حسب الرغبة ، حتى لا يؤثر ذلك على الختم.
